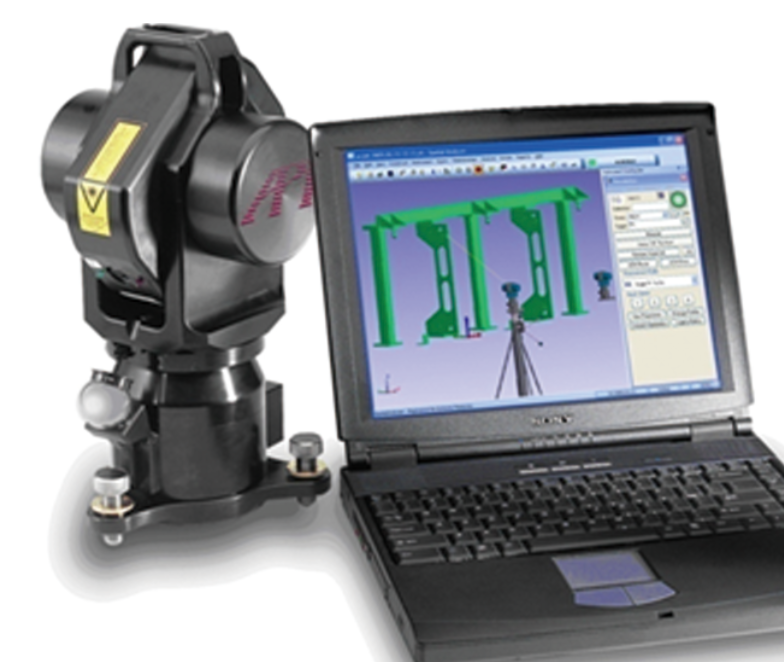

激光跟踪仪

仪器分类：

测量设备

仪器状态：

所属单位：

中国科学技术大学 > 工程与材料科学实验中心 > 材料力学性能实验室

仪器生产商：

API

购置日期：

2011-05-10

使用模式：

按时预约

规格型号：

T3-40

放置房间号：

力学四楼113

仪器管理员：

顾永刚，	email：yggu@ustc.edu.cn
热物伍，	email：rewu@123.com

预约

仪器介绍

主要参数	测量范围及参数：水平转角：640°（± 320°）；垂直转角：+80°～ -60°；激光跟踪距离（IFM&ADM）：> 60m。三维空间测量精度（IFM）：静态：5ppm（5µm/m）；动态：10ppm（10µm/m）；坐标重复性：优于2.5ppm。工作环境：工作温度：-10 ℃～50 ℃；工作湿度：10%～92.5%；大气压力：580～800mmHg；海拔：<2000m。干涉仪精度（IFM）：测量分辨率：1μm；测量精度：1ppm。绝对测距精度（ADM）：测量分辨率：1μm；测量精度： 15µm（<10m）； 1.5 ppm （>10m）。
仪器介绍	激光跟踪仪是一种利用激光干涉原理进行测距，利用高精度角度编码器测量俯仰角和方位角的空间坐标测量系统。主要用于辅助制造和测量工装夹具、检定大型组装件和零件、标定机器人（动作）、测量机床以及坐标测量机的误差分布等，还可应用于测量结构尺寸和零件加载后的变形、零件的找准、扫描大型零件表面等。

主要参数

测量范围及参数：水平转角：640°（± 320°）；垂直转角：+80°～ -60°；激光跟踪距离（IFM&ADM）：> 60m。三维空间测量精度（IFM）：静态：5ppm（5µm/m）；动态：10ppm（10µm/m）；坐标重复性：优于2.5ppm。工作环境：工作温度：-10 ℃～50 ℃；工作湿度：10%～92.5%；大气压力：580～800mmHg；海拔：<2000m。干涉仪精度（IFM）：测量分辨率：1μm；测量精度：1ppm。绝对测距精度（ADM）：测量分辨率：1μm；测量精度： 15µm（<10m）； 1.5 ppm （>10m）。

仪器介绍

激光跟踪仪是一种利用激光干涉原理进行测距，利用高精度角度编码器测量俯仰角和方位角的空间坐标测量系统。主要用于辅助制造和测量工装夹具、检定大型组装件和零件、标定机器人（动作）、测量机床以及坐标测量机的误差分布等，还可应用于测量结构尺寸和零件加载后的变形、零件的找准、扫描大型零件表面等。
